Introducción
Elegir la válvula industrial incorrecta puede ser costoso — desde fugas incontrolables y paradas de producción hasta accidentes graves por falla de contención en líneas de vapor o proceso químico. En el mercado peruano proliferan válvulas de baja calidad que aparentan cumplir especificaciones pero fallan prematuramente en condiciones de operación reales.
Insumind Perú S.A.C. distribuye válvulas industriales originales de Kitz, Bray, KSB y Velan — fabricantes certificados con décadas de presencia en minería, petroquímica y procesos industriales a nivel mundial. Contamos con stock permanente en Lima de los tamaños y tipos más solicitados por la industria peruana.
En esta guía te explicamos los tipos de válvulas industriales, cómo elegir la correcta según tu aplicación, y qué factores de diseño debes considerar para evitar errores costosos.

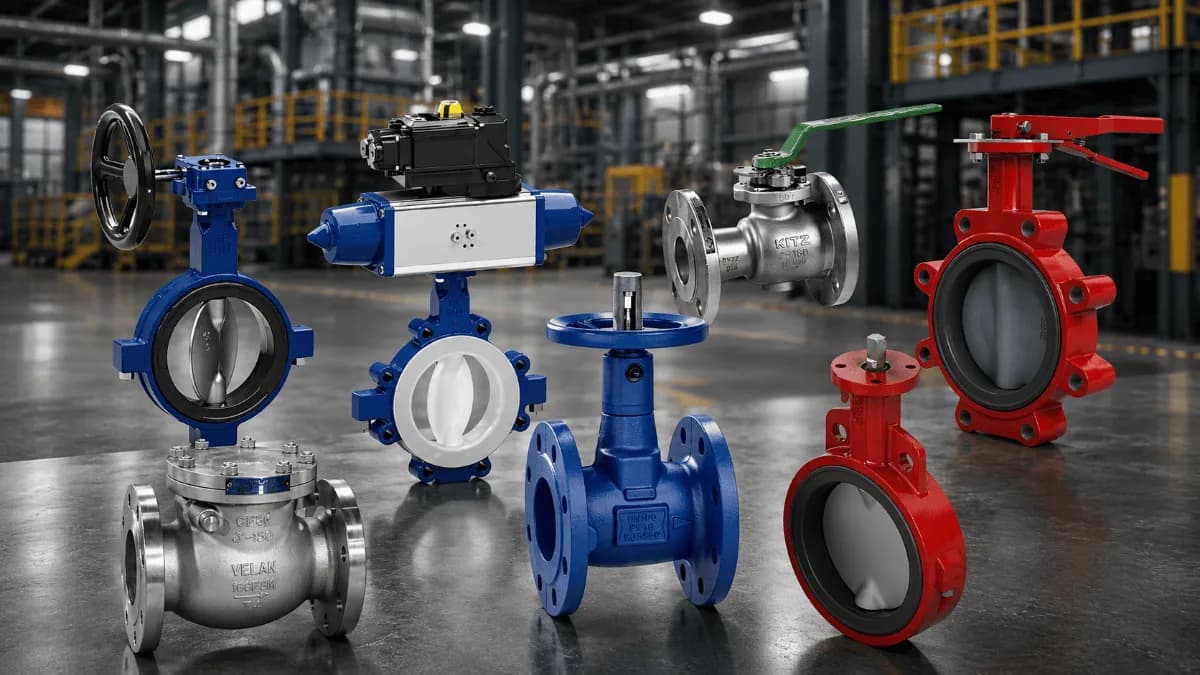

Tipos de Válvulas Industriales: Funcionamiento y Aplicación
1. Válvulas de Bola (Ball Valves)
Son las más versátiles y usadas en la industria. Operan mediante una esfera con orificio central que al girar 90 grados abre o cierra el paso del fluido. Son ideales para aislamiento rápido, bajo costo de mantenimiento y hermeticidad total cuando cierran.
- Materiales: Bronce (agua, vapor baja presión), acero carbono (combustibles, gases), inox 316 (ácidos, fluidos corrosivos)
- Configuraciones: 2 piezas (estándar), 3 piezas (desmontable en línea), bridada (tuberías de proceso)
- Presión: Desde 200 PSI en bronce hasta 1,500 PSI en inox Clase 600
- Marcas: Kitz (Japón), Bray (USA)
2. Válvulas de Mariposa (Butterfly Valves)
Usadas para grandes diámetros donde las válvulas de bola serían muy costosas. Un disco circular gira 90 grados dentro del cuerpo. Son económicas, compactas y de bajo par de operación. Ideales para sistemas de agua industrial, HVAC y fluidos neutros.
- Tipos de cuerpo: Wafer (entre bridas — más económica), Lug (orejas roscadas — permite extremo de línea)
- Asientos: EPDM (agua, ácidos diluidos), Buna-N (combustibles), PTFE (químicos agresivos)
- Actuación: Palanca, engranajes o actuador neumático/eléctrico (ISO 5211)
- Marca referente: Bray Serie 31 (USA)
3. Válvulas de Compuerta (Gate Valves)
Diseño clásico para aislamiento total en sistemas de agua y vapor. La compuerta sube y baja perpendicularmente al flujo. No se deben usar para regulación de caudal — solo para abrir o cerrar completamente. Muy usadas en plantas de tratamiento, redes de distribución y sistemas de riego industrial.
- Vástago ascendente: Visible — permite saber si la válvula está abierta o cerrada
- Vástago no ascendente: Compacto — ideal cuando el espacio vertical es limitado
- Materiales: Hierro fundido GGG-40 (agua, fluidos neutros), acero carbono ANSI 300 (vapor alta presión)
- Marcas: KSB (Alemania), Velan (Canadá)
4. Válvulas de Retención o Check (Check Valves)
Permiten el flujo en una sola dirección y cierran automáticamente cuando el flujo se invierte. Son críticas en sistemas de bombeo para evitar el golpe de ariete y proteger las bombas de flujo inverso.
- Check Swing: Para instalación horizontal — cuerpo de bronce o acero
- Dual Disc: Silenciosa anti-ariete — ideal para bombas de alta velocidad
- Check Vertical: Para instalación vertical con flujo ascendente
- Marca: Kitz (Japón)
5. Válvulas de Globo (Globe Valves)
Para regulación precisa de caudal. El disco se mueve perpendicular al asiento, permitiendo un control fino del flujo. Son las preferidas en sistemas de vapor y aplicaciones donde se requiere regulación precisa de presión o temperatura.
- Materiales: Bronce (vapor baja presión, agua caliente), inox 316 (fluidos corrosivos, aplicaciones criogénicas)
- Temperatura: Hasta +450°C en Velan inox 316
- Marcas: Kitz (bronce), Velan (inox)
Tabla Comparativa: Cómo Elegir tu Válvula
| Aplicación | Tipo recomendado | Material | Marca sugerida |
|---|---|---|---|
| Aislamiento rápido — agua o combustible | Bola 2 piezas | Bronce o acero carbono | Kitz / Bray |
| Fluidos corrosivos o químicos | Bola inox 316 | Acero inoxidable 316 | Kitz / Bray |
| Tuberías grandes — agua industrial | Mariposa wafer | Hierro fundido + EPDM | Bray Serie 31 |
| Sistemas de agua con extremo de línea | Mariposa lug | Hierro fundido + EPDM | Bray Serie 31 |
| Redes de distribución de agua | Compuerta bridada | Hierro fundido GGG-40 | KSB |
| Vapor alta presión (ANSI 300) | Compuerta acero carbono | A216 WCB | Velan |
| Protección de bombas centrífugas | Check swing o dual disc | Bronce o inox | Kitz |
| Regulación de vapor o fluidos calientes | Globo | Bronce o inox 316 | Kitz / Velan |
| Mantenimiento en línea sin parar | Bola 3 piezas inox | Inox 316L | Bray |
Errores Comunes al Seleccionar Válvulas Industriales
En nuestra experiencia como distribuidores industriales, estos son los errores más frecuentes que generan problemas en campo:
- Elegir por precio sin verificar la clase de presión — una válvula ANSI 150 no aguanta lo mismo que una ANSI 300
- Usar válvula de mariposa para fluidos con partículas — el asiento EPDM se deteriora rápidamente
- Instalar válvula de compuerta en posición parcialmente abierta — genera vibración y erosión del asiento
- No considerar la temperatura máxima del asiento PTFE — el PTFE virgen tiene límite de +180°C
- Elegir bronce para agua con cloro o ácidos — se corroe rápidamente, mejor inox 316
- Comprar válvulas sin certificación API o PN — no hay garantía de presión nominal real
Preguntas Frecuentes sobre Válvulas Industriales
¿Qué diferencia hay entre una válvula ANSI 150 y ANSI 300?
La clase ANSI indica la presión nominal de la válvula. Una válvula ANSI 150 soporta aproximadamente 285 PSI (20 bar) a 20°C, mientras que una ANSI 300 soporta 720 PSI (50 bar). La clase ANSI 300 se usa para vapor de alta presión, aceite térmico y fluidos de proceso a alta temperatura. Es importante nunca usar una válvula ANSI 150 en una aplicación que requiere ANSI 300 — el riesgo de accidente es grave.
¿Qué significa full bore en una válvula de bola?
Full bore (paso completo) significa que el orificio de la esfera tiene el mismo diámetro que la tubería. Esto minimiza la pérdida de presión y permite el paso de piezas de limpieza (pigs) en sistemas que requieren inspección de tuberías. La alternativa es reduced bore (paso reducido), donde el orificio es más pequeño que la tubería — es más económica pero genera mayor pérdida de presión.
¿Puedo instalar una válvula de mariposa wafer al final de una tubería?
No directamente. La válvula wafer necesita estar sujeta entre dos bridas para soportar la presión. Si necesitas instalar una válvula al final de una tubería (extremo de línea), debes usar una válvula lug con orejas roscadas, que puede soportar presión por un solo lado. INSUMIND tiene disponible la Bray Serie 31 en versión lug para esta aplicación.
¿Cuánto tiempo demora en llegar una válvula de gran tamaño (6 pulgadas o más)?
Las válvulas de 2 a 4 pulgadas en los tipos más comunes (bola, mariposa, compuerta) las tenemos en stock permanente en Lima con entrega al día siguiente de tu depósito. Para válvulas de 6 pulgadas o más, dependiendo del tipo y presión nominal, podemos tenerlas en stock o con tiempo de entrega de 3-7 días desde nuestros proveedores. Consúltanos con anticipación para planificar tu mantenimiento.
¿Ofrecen válvulas con actuadores neumáticos o eléctricos?
Sí. Las válvulas de bola bridadas grandes y las mariposas con almohadilla ISO 5211 son compatibles con actuadores neumáticos y eléctricos de diferentes marcas. Podemos asesorarte sobre la combinación válvula-actuador correcta para tu sistema de control. Consúltanos con las especificaciones de tu aplicación (presión, caudal, señal de control 4-20mA o on/off).
